軸承公差符號與定義

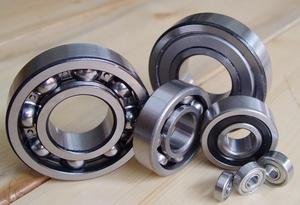

NSK 后置代號
（1）內部結構
A——內部設計與標準不同的軸承。
A——角接觸球軸承，接觸角為30度。
A5——角接觸球軸承，接觸角為25度。
B——角接觸球軸承，接觸角為40度。
C——角接觸球軸承，接觸角為15度。
C——圓錐滾子軸承，接觸角為20度。
D——圓錐滾子軸承，接觸角為28度。
C，CA（帶黃銅實體保持架），CD（帶沖壓保持架）——高負載調心滾子軸
承。
E——高負載圓柱滾子軸承。
H——高負載推力調心滾子軸承。
J——圓錐滾子軸承的外圈滾道的小端徑，角度，外圈寬度與ISO規定一致
。
（2）材料
g——套圈，滾動體為滲碳鋼。
H——套圈，滾動體為不銹鋼。
（3）保持架
M——銅合金實體保持架。
T——合成樹脂保持架。
W——沖壓保持架。
V——無保持架。
（4）密封圈，防塵蓋
Z，ZS——一面帶鋼板防塵蓋。
ZZ，ZZS——兩面帶鋼板防塵蓋。
D，DU——一面帶接觸式橡膠密封圈。
DD，DDU——兩面帶接觸式橡膠密封圈。
V——一面帶非接觸式橡膠密封圈。
VV——兩面帶非接觸式橡膠密封圈。
（5）套圈形狀
K——圓錐孔，錐度1：12。
K30——圓錐孔，錐度1：30。
E——套圈上有切口或油孔。
E4——外圈上帶油槽，油孔。
BN——外圈外徑帶止動槽。
NR——外圈外徑帶止動槽，止動環。
（6）配合及襯墊
UDB——背靠背成對安裝。
DF——面對面成對安裝。
DT——串聯成對安裝。
K——外圈帶襯墊。
L——內圈帶襯墊。
KL——內，外圈帶襯墊。
（7）游隙
C1——向心軸承徑向游隙，比C2游隙小。
C2——向心軸承徑向游隙，比標準游隙小。
FCN（省略）——向心軸承徑向標準游隙。
C3——向心軸承徑向游隙，比標準游隙大。
C4——向心軸承徑向游隙，比C3游隙大。
C5——向心軸承徑向游隙，比C4游隙大。
CC1——圓柱滾子軸承（不可互換）徑向游隙，比CC2游隙小。
CC2——圓柱滾子軸承（不可互換）徑向游隙，比標準游隙小。
CC——圓柱滾子軸承（不可互換）徑向標準游隙
CC3——圓柱滾子軸承（不可互換）徑向游隙，比標準游隙大。
CC4——圓柱滾子軸承（不可互換）徑向游隙，比CC3游隙大。
CC5——圓柱滾子軸承（不可互換）徑向游隙，比CC4游隙大。
MC1——小型，微型球軸承徑向游隙，比MC2游隙小。
MC2——小型，微型球軸承徑向游隙，比MC3游隙小。
C3——小型，微型球軸承徑向游隙標準游隙。
MC4——小型，微型球軸承徑向游隙，比MC3游隙大。
C5——小型，微型球軸承徑向游隙，比MC4游隙大。
MC6——小型，微型球軸承徑向游隙，比MC5游隙大。
CM——電機用深溝球軸承，圓柱滾子軸承的徑向游隙。
CT——電機用圓柱滾子軸承的徑向游隙。
（8）公差等級
P0（省略）——公差等級符合JIS標準規定的0級。
P6——公差等級符合JIS標準規定的6級。
P6X——公差等級符合JIS標準規定的6X級。
P5——公差等級符合JIS標準規定的5級。
P4——公差等級符合JIS標準規定的4級。
P2——公差等級符合JIS標準規定的2級。
（9）特殊規格
X26——使用溫度限制在150攝氏度以下。
X28——使用溫度限制在200攝氏度以下。
X29——使用溫度限制在250攝氏度以下。
S11——調心滾子軸承，使用溫度限制在200攝氏度以下。

|
