修理直流電動機中比較常見牌號型號結構。Z4系列直流電動機用途廣泛，常使用在冶金、機床、造紙、紡織、印刷、水泥、塑料等工業部門。適用于調速范圍廣、過載能力1.6倍以下的電力拖動調速系統。恒功率弱磁上調范圍，對于不同規格可以達到額定轉速的1.0~3.8倍。恒轉子矩降低電樞電壓向下調速最低可到20r/min。
在修理直流電動機中，我們對比一些制造廠家的產品、型號、結構，讓更多的用戶來正確使用直流電動機。

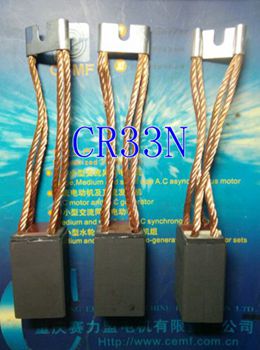

直流電動機維修時更換碳刷的質量把握也是一個常常容易發生問題的環節，一般機電市場銷售的碳刷都是低碳含量的山寨貨，用手一摸手上全是黑粉，用指甲劃一下就有一條溝，這說明含碳黑量過高，各種碳素材料組成比例不正確，沒有經過2500℃高溫處理、使各種碳素材料沒有轉化為微晶形人造石墨。
1．直流電動機常見品牌。
一直以來直流電動機的應用都沒有交流電動機那么廣泛，直流電動機通常只是用在高扭矩設備上，所以，用戶對直流電機的品牌了解的并不多。國內最常見最知名的品牌，以前有上海南洋和重慶電機廠、西安西瑪，目前配套比較多的有無錫先鋒、杭州新恒力、江蘇王牌、南京星洋、皖南南華等眾多品牌，從行情來看，價格最貴的是南洋，其次是賽力盟和西瑪，而在直流電動機設備維修中的統計來看，南洋直流電動機的應用還是最高的，應用直流電機的設備一般都不是小型設備，設備制造商不會為了省一臺電機的錢而影響上百萬的設備性能，這是南洋電機得到廣泛認可的原因。2．從銘牌上認識直流電動機的型號。

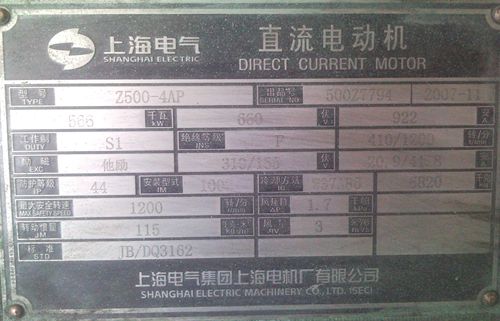

直流電動機在出廠的時候都有一個金屬銘牌，一般是用拉釘錨打在電機機體上的，一臺電機的所有參數都刻在這個銘牌上了。一般正規廠家出的銘牌上都有中英文雙標識，最上面是電機型號和電機名字，下面表格依次列出：型號、編號、日期、功率、額定電流、轉速、勵磁電壓、勵磁電流、額定電壓、勵磁方式、防護等級、工作方式、絕緣等級、外接電抗、重量、執行標準等信息。常見的直流電動機型號Z系列其中Z4電機最為常用，電壓一般都是400伏，200伏的很少，電樞電流根據功率不等，最小的見過4KW，電流只有11.2A，轉速一般是1500和3000轉常用，勵磁電壓常見180伏，勵磁電流根據功率不定，一般幾十千瓦到幾百千瓦都在十安至二十安范圍內。
直流電動機常見品牌、型號、結構
3．直流電動機的結構與維修分析。
這里分析的直流電動機默認是指他勵式直流電動機，而串勵、復勵、并勵式、永磁、無刷等類型的直流電機在大功率工業設備中不常見，所以暫不討論。直流電動機的結構簡單來講主要分為三大部分：定子、轉子、結構件。但是這往往是交流電動機的叫法，他勵式雙直流電動機結構包括：基座、電樞繞組、換向極繞組、勵磁繞組、換向器（電刷和碳刷座）、軸承。
直流電動機不像交流電動機那么容易壞，因為它力矩大，不容易超負荷使用，自身有強力風機散熱，直流電動機最易麿損的配件是碳刷，一般兩年更換一次或者視磨損程度更換，其實是勵磁繞組短路，這種情況基本占據了直流電動機維修的一半比例，軸承損壞的有但是不多，特別是以前生產的老電機軸承質量很好，這些年廠家競爭激勵了，為了降低成本也有使用劣質軸承造成使用幾個月就壞的。電樞繞組壞的幾率比較小，不僅因為電樞繞線粗，直流電動機制作時每一根電樞繞組線都經過單獨的絕緣包扎是主要原因。而勵磁繞組的銅線較小，繞制方法與交流電機一樣，匝間短路是勵磁繞組的常見故障，該故障出現后根據使用的直流調速器不同和電流控制方式不同，會有多種不同的表現癥狀，非常容易誤判，比如ABB和派克歐陸590調速器的勵磁電流控制方式就有明顯區別，這也是直流電機和直流電動機調速器維修的重點難點。
|
